SNS自動防護系統

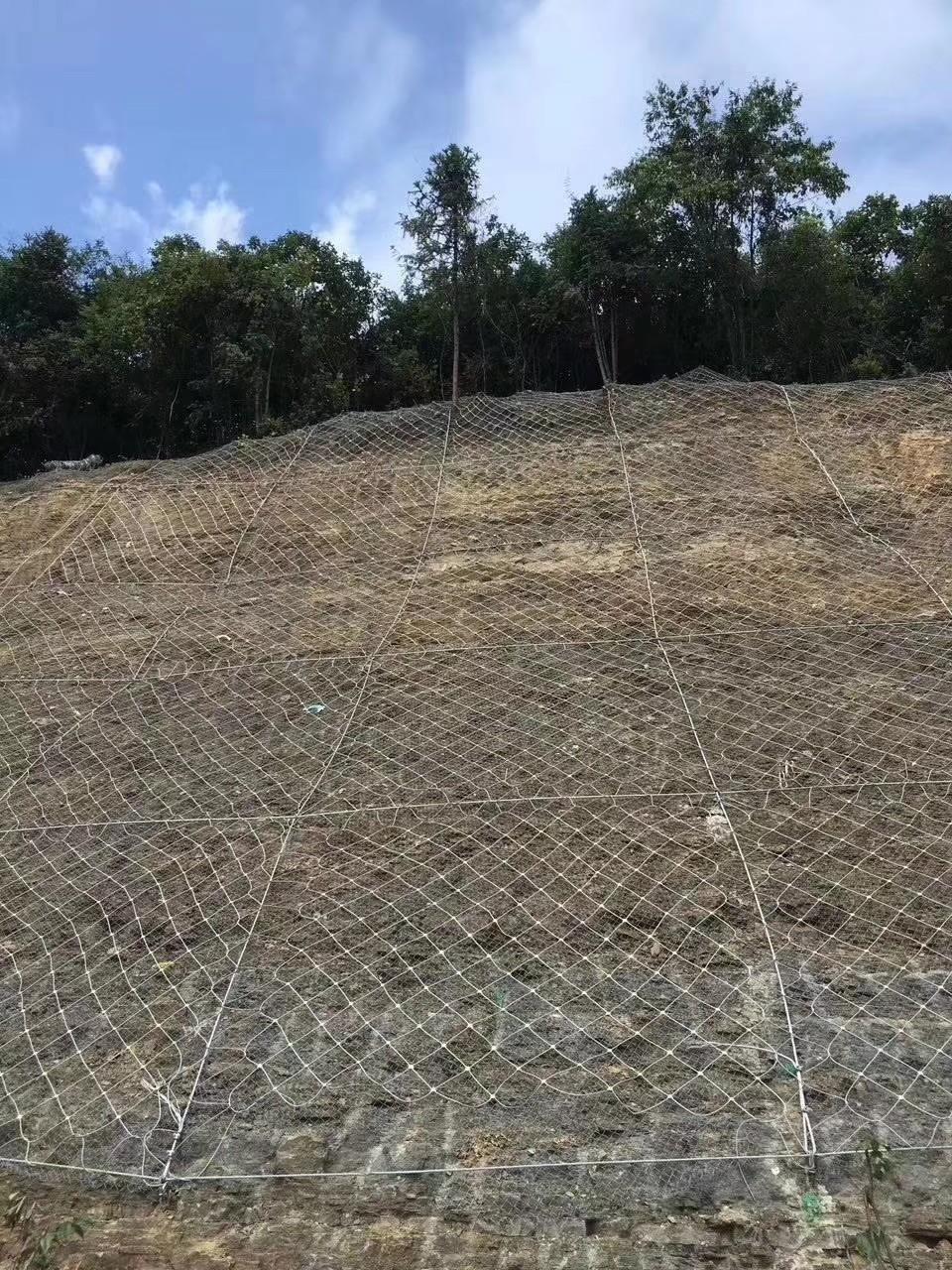

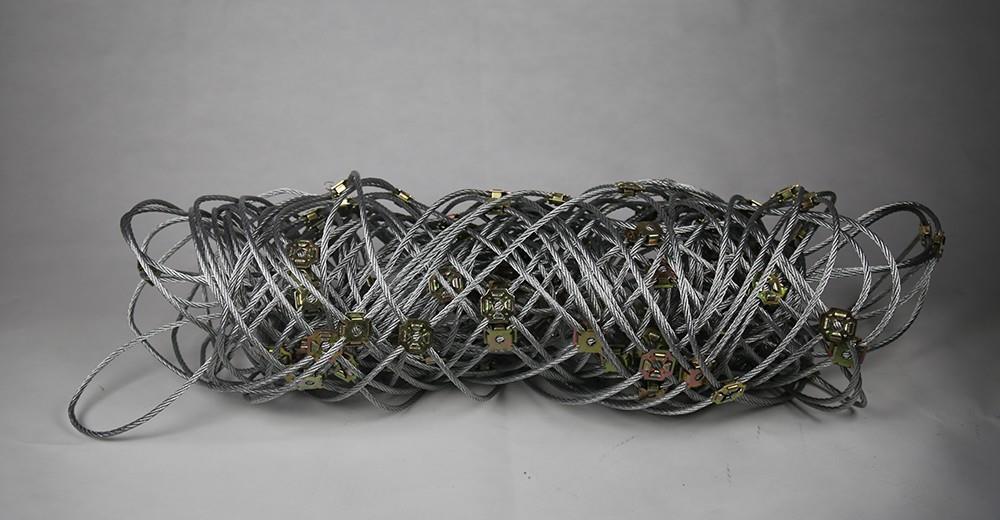

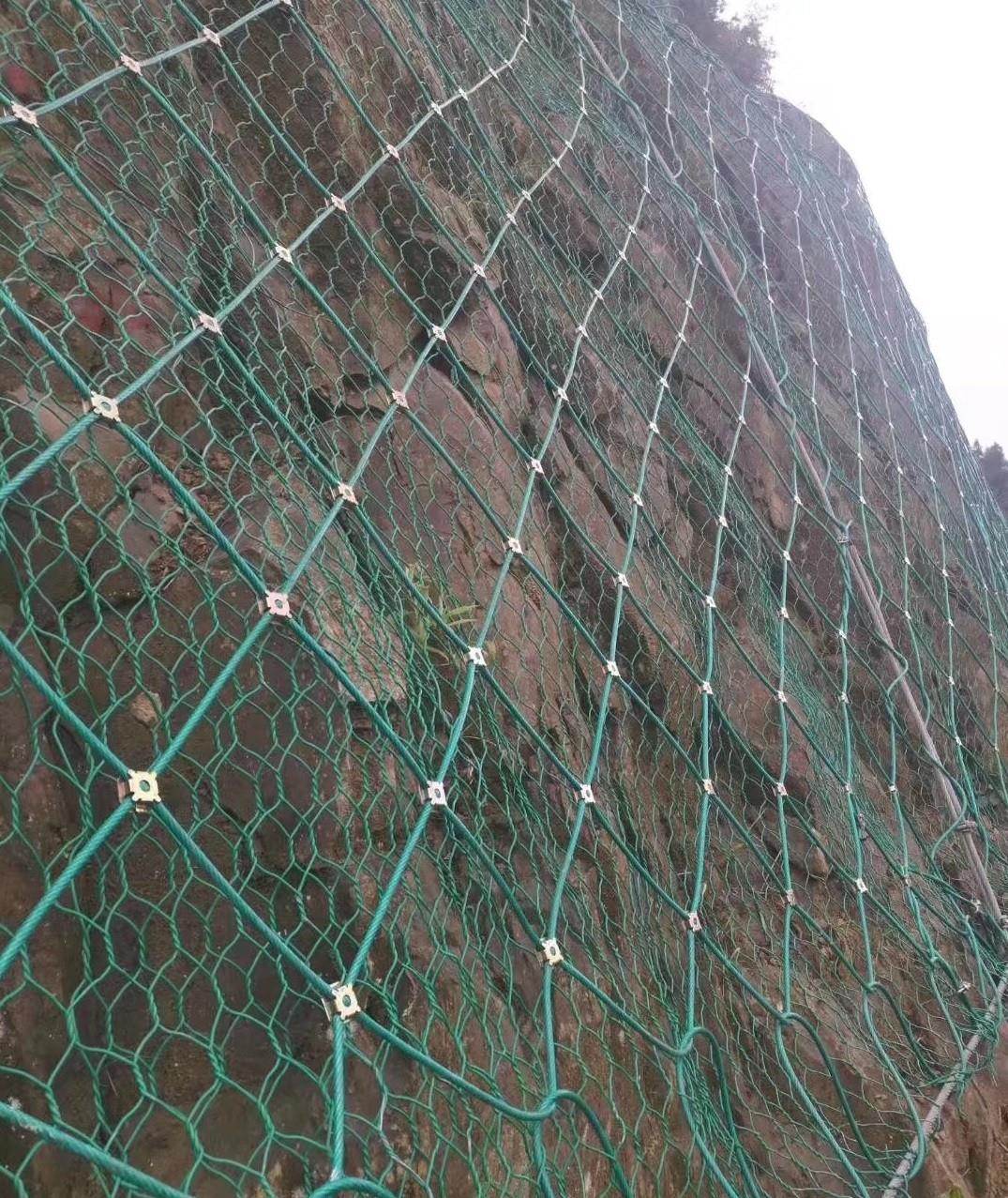

自動防護系統重要以鋼絲繩網為主的各類柔性網覆蓋或包裹在需防護的斜坡或巖石上,以限度坡面巖石土體的風化剝落或粉碎以及危巖崩塌(加固作用),或者將落石節造在肯定領域內活動(守護作用)
|
型號 |
網型 |
結構配置 |
重要防護職能 |
|
GPS2 |
DO/08/300+SO/2.2/50 |
系統鋼絲繩錨桿+橫縱支持繩+縫合繩 |
坡面加固,限度落石活動領域,部門抑造崩塌的產生 |
|
GTC-65A |
TC/3/65 |
天塹繩+天塹繩錨桿+系統錨桿+錨墊板 |
圍護作用,抑造崩塌微風化剝落,限度部門或少量落石活動領域 |
|
GSSA2 |
S250+SO/2.2/50 |
天塹繩+天塹繩錨桿+系統錨桿+錨墊板 |
同GTC-65A,能滿足可達100年的防腐壽命要求 |
|
GQS2 |
Q280+SO/2.2/50 |
系統鋼絲繩錨桿+橫縱支持繩+縫合繩 |
同GPS2,能滿足可達100年的防腐壽命要求 |
|
GAR1 |
DO/08/300 |
邊緣(上沿)鋼絲繩錨桿+支持繩+縫合繩 |
同GPS2,危巖破碎水平較輕微時選用 |
|
GER1 |
SO/2.2/50 |
同GAR1,用鐵絲縫合 |
同GAR1 |
SNS被動防護網
SNS被動防護系統是由立柱系統、高低支持繩、拉錨系統、吸能構件、鋼絲繩網(環形網)等構建起來的用于落石、崩塌、泥石流、雪崩等災害的整體防護系統。其防護能量從250KJ—2000KJ不等,合用于各類高邊坡、危巖區、落石區等。擁有裝置便捷、施工滋擾少,防護能力強的特點。系統壽命可達30-50年。
|
型號 |
網型 |
結構配置 |
重要防護職能 |
|
RX-025 |
DO/08/250 |
立柱+支持繩(Φ12雙繩)+拉錨系統(Φ16單繩)+減壓環(每根1個)+縫合繩(Φ8)+側拉錨繩(Φ12單繩)+下拉及中央加固(Φ12單繩) |
攔截撞擊能量為250KJ以內的落石 |
|
RX-050 |
DO/08/200 |
立柱+支持繩(Φ16雙繩)+拉錨系統(Φ14單繩)+減壓環(每跨每根1個)+縫合繩(Φ8)+側拉錨繩(Φ16雙繩)+下拉及中央加固錨繩(Φ16單繩) |
攔截撞擊能量為500KJ以內的落石 |
|
RX-075 |
DO/08/150 |
立柱+支持繩(Φ18雙繩)+拉錨系統(Φ16單繩)+減壓環(每跨10個)+縫合繩(Φ8)+側拉錨繩(Φ18單繩)+下拉及中央加固錨繩(Φ18單繩) |
攔截撞擊能量為750KJ以內的落石 |
|
RXI-025 |

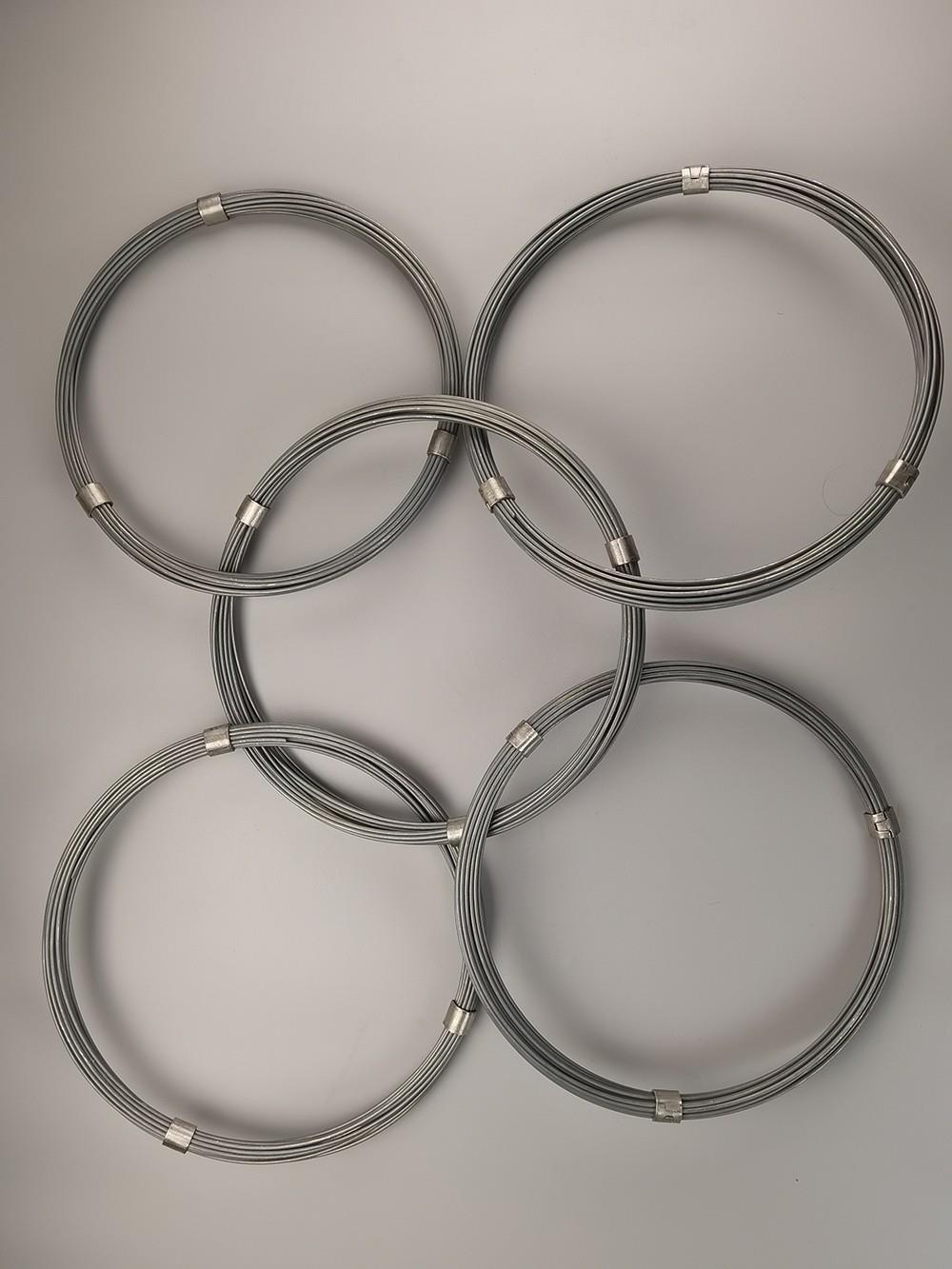

R5/3/300 |
立柱+支持繩(Φ18單繩)+拉錨系統(Φ16單繩)+減壓環(每跨3個)+縫合繩(Φ8)+側拉錨繩(Φ16雙繩)+下拉及中央加固(Φ16單繩) |
攔截撞擊能量為250KJ以內的落石 |
|
RXI-050 |
R7/3/300 |
立柱+支持繩(Φ22單繩)+拉錨系統(Φ18單繩)+減壓環(每跨6個)+縫合繩(Φ8)+側拉錨繩(Φ18雙繩)+下拉及中央加固(Φ16單繩) |
攔截撞擊能量為500KJ以內的落石 |
|
RXI-075 |
R7/3/300 |
立柱+支持繩(Φ16雙繩)+拉錨系統(Φ14單繩)+減壓環(每跨6個)+縫合繩(Φ8)+側拉錨繩(Φ14雙繩)+下拉及中央加固(Φ14單繩) |
攔截撞擊能量為750KJ以內的落石 |
|
RXI-100 |
R9/3/300 |
立柱+支持繩(Φ18雙繩)+拉錨系統(Φ16單繩)+減壓環(每跨6個)+縫合繩(Φ12)+側拉錨繩(Φ16雙繩)+下拉及中央加固(Φ16單繩) |
攔截撞擊能量為1000KJ以內的落石 |
|
RXI-150 |
R12/3/300 |
立柱+支持繩(Φ22雙繩)+拉錨系統(Φ18單繩)+減壓環(每跨10個)+縫合繩(Φ12)+側拉錨繩(Φ18雙繩)+下拉及中央加固(Φ18單繩) |
攔截撞擊能量為1500KJ以內的落石 |
|
RXI-200 |
R19/3/300 |
立柱+支持繩(Φ22雙繩)+拉錨系統(Φ18單繩)+減壓環(每跨10個)+縫合繩(Φ14)+側拉錨繩(Φ18雙繩)+下拉及中央加固(Φ18單繩) |
攔截撞擊能量為2000KJ以內的落石 |
|

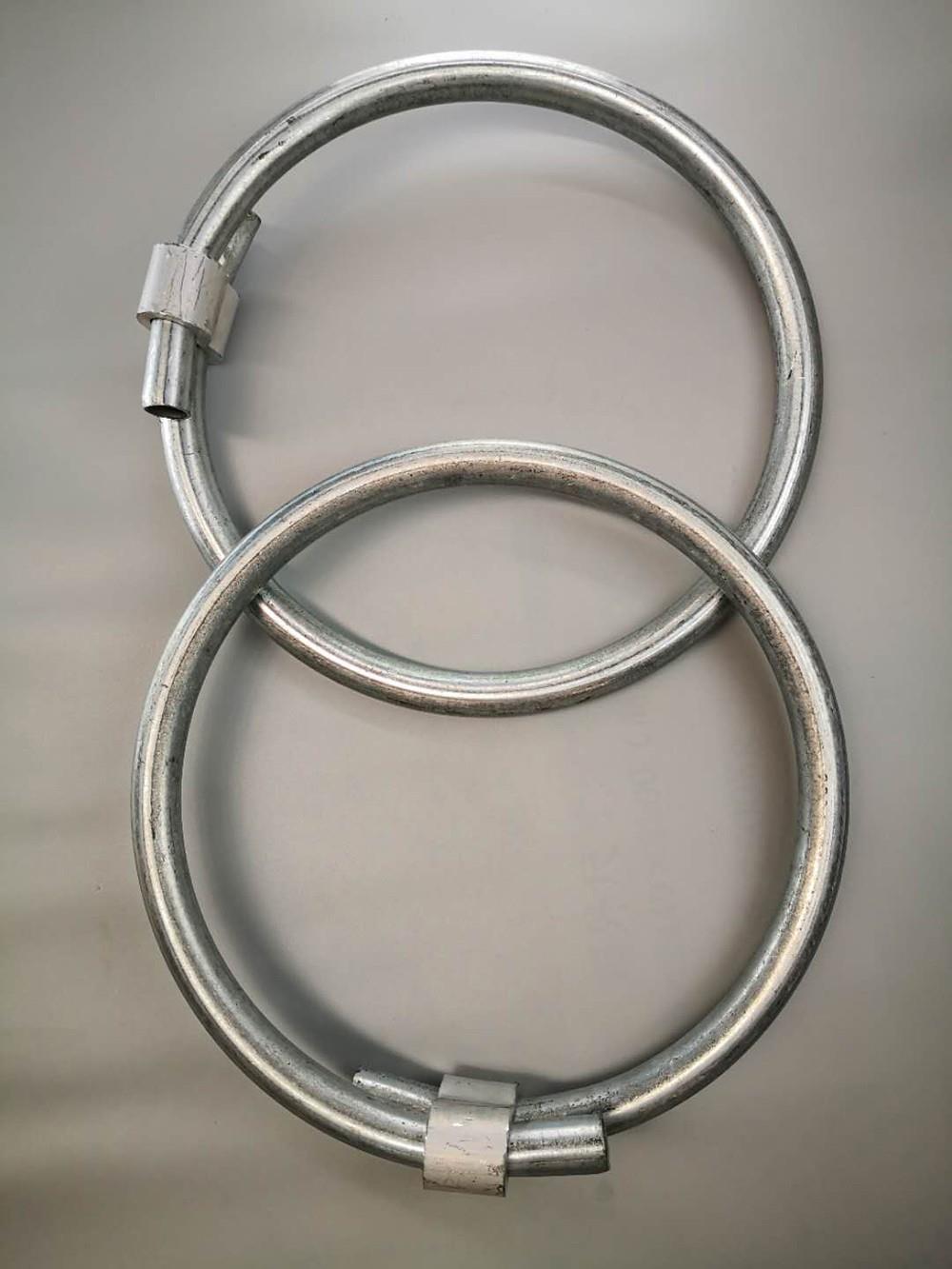

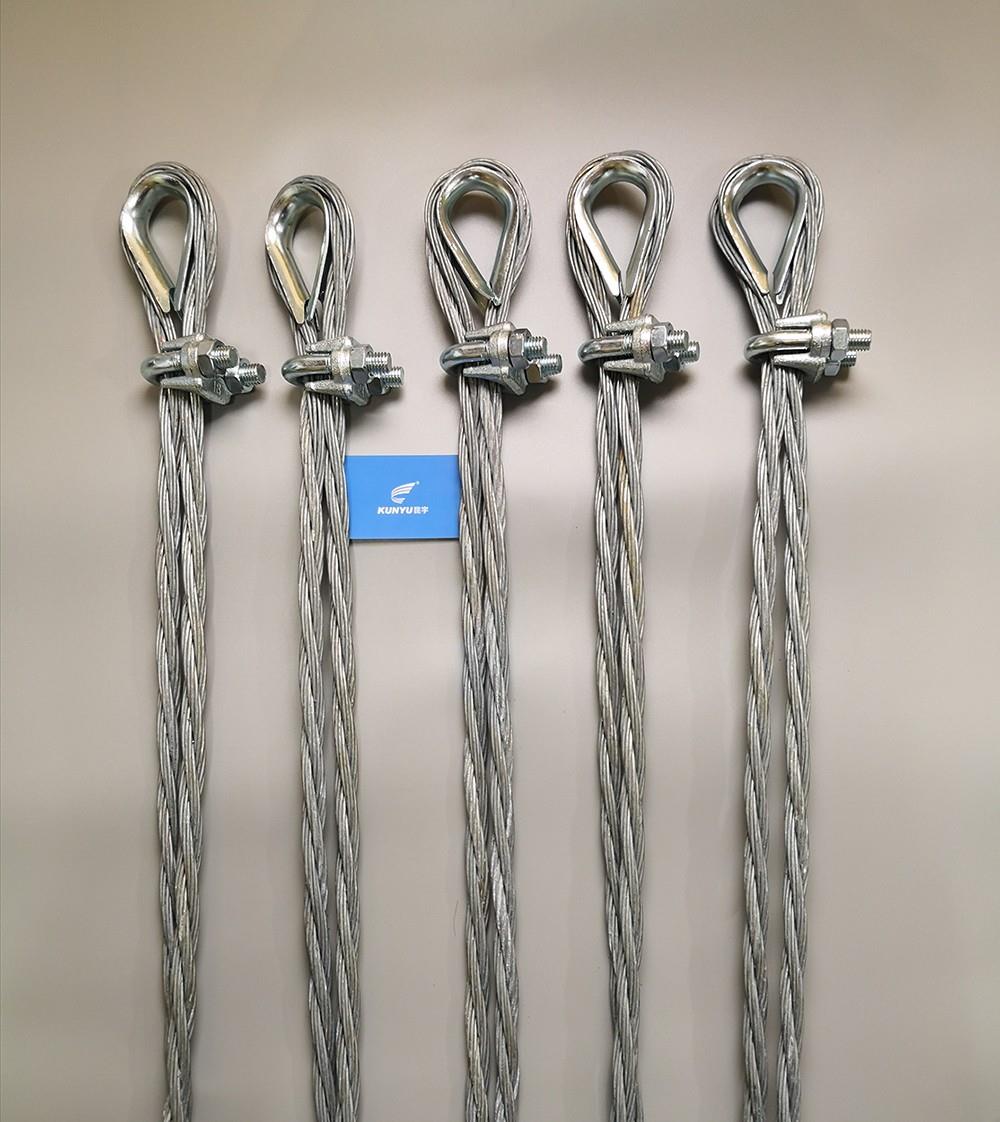

注1: 除上述組成表,均含鋼柱(系統高度為3/4/5/6/7m時,別離為16/18/20/20b/22b號工字鋼加工而成)和拉錨錨桿(側拉錨桿通常為2φ16×2.5或2φ16×3鋼絲繩錨桿,其余為2φ16×2鋼絲繩錨桿); 注2: 是否帶鋼絲格柵憑據需攔截落石尺寸設計確定; 注3: 要求帶減壓環的,φ12~φ14鋼絲繩帶GS-8000減壓環,φ16~φ18鋼絲繩帶GS-8001減壓環,φ20~φ22鋼絲繩帶GS-8002減壓環,其能量吸收能力別離不應幼于30/50/130kJ,啟動荷載應介于與其相連的鋼絲繩最幼破斷拉力的20%~50%,若扭轉減壓環機能參數,則應扭轉其配置數量。
|
|||
